zHBM이란? 가속기 위에 HBM을 쌓는 이유

AI 가속기와 HBM 수요가 커지면서, 「옆에 붙이는 배치만으로 충분한가」라는 질문이 검색에 자주 붙습니다. 그 가운데 FMS 2026에서 삼성전자가 zHBM을 목업으로 처음 공개한 것이 계기가 됐습니다. HBM 자체는 이미 익숙한 고속 메모리이고, 이번 이슈의 핵심은 옆 배치를 어떻게 넘볼지입니다.

zHBM은 HBM을 가속기 옆이 아니라 위(z축)에 쌓는 구조입니다. 공식 공개는 목업·비전 단계이며, 성능·전성비 수치의 주어는 zHBM이 적용된 차세대 인터페이스 시스템입니다. 「칩 하나가 몇 배」로 줄여 읽지 않는 편이 맞습니다.

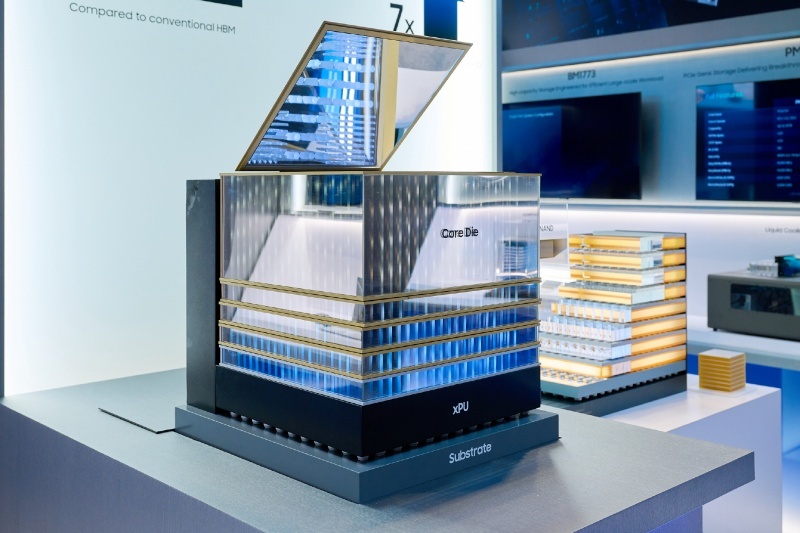

📷 사진 1 · 삼성전자 zHBM 목업 · 출처: 삼성 반도체 뉴스룸 (FMS 2026)



옆에 두는 HBM과, 위에 쌓는 zHBM

기존 HBM 배치는 가속기(xPU)와 나란히 둡니다. 인터포저 같은 옆길로 데이터가 오갑니다.

zHBM은 가속기 바로 위에 HBM을 수직으로 적층합니다. 이동 거리를 줄이려는 쪽입니다. 공식에 따르면 메모리와 가속기 사이 인터레이어에 고객 맞춤 IP를 넣을 수 있다고도 합니다. 인터레이어는 두 층 사이에 끼는 연결·기능 층으로 이해하면 됩니다.

	기존 HBM 배치	zHBM
위치	가속기 옆	가속기 위 적층
요지	옆길로 데이터	수직으로 거리 단축
상태	양산 세대(HBM4 등)	FMS 목업·비전

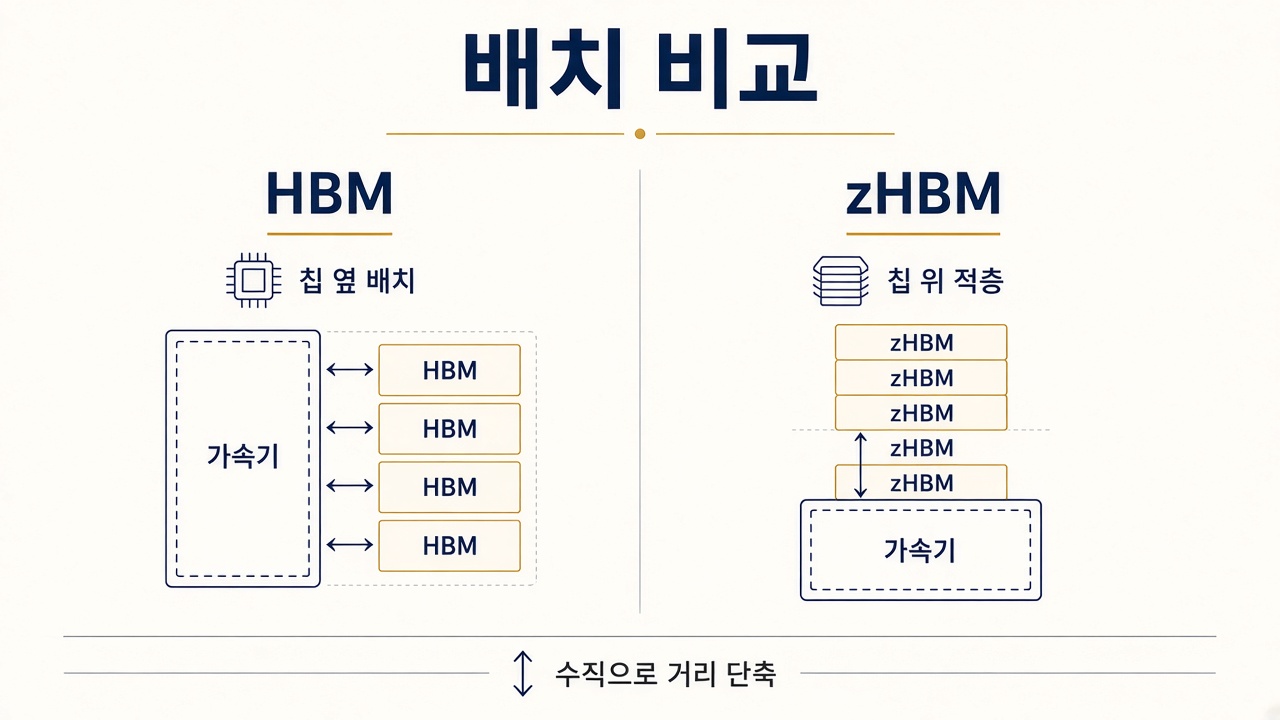

📷 사진 2 · 옆배치 vs 위적층 구조 대비



성능·전성비 수치, 주어를 빼먹으면 안 됩니다

삼성 공식 표현을 그대로 두면 이렇습니다. 「zHBM이 적용된 차세대 인터페이스 시스템」이 HBM5 대비 성능 최대 약 8배, 전성비(같은 일에 쓰는 전력 대비 효율) 최대 약 3배, 열 저항 절반 이상 감소. 글로벌 뉴스룸에는 밀도 10배 이상·에너지 효율 3배 표현도 있습니다.

여기서 주어가 중요합니다. 메모리 칩 단품이 8배라고 단축하면 공식과 어긋납니다. 인터페이스까지 묶인 시스템 단위 주장으로 읽어야 합니다.

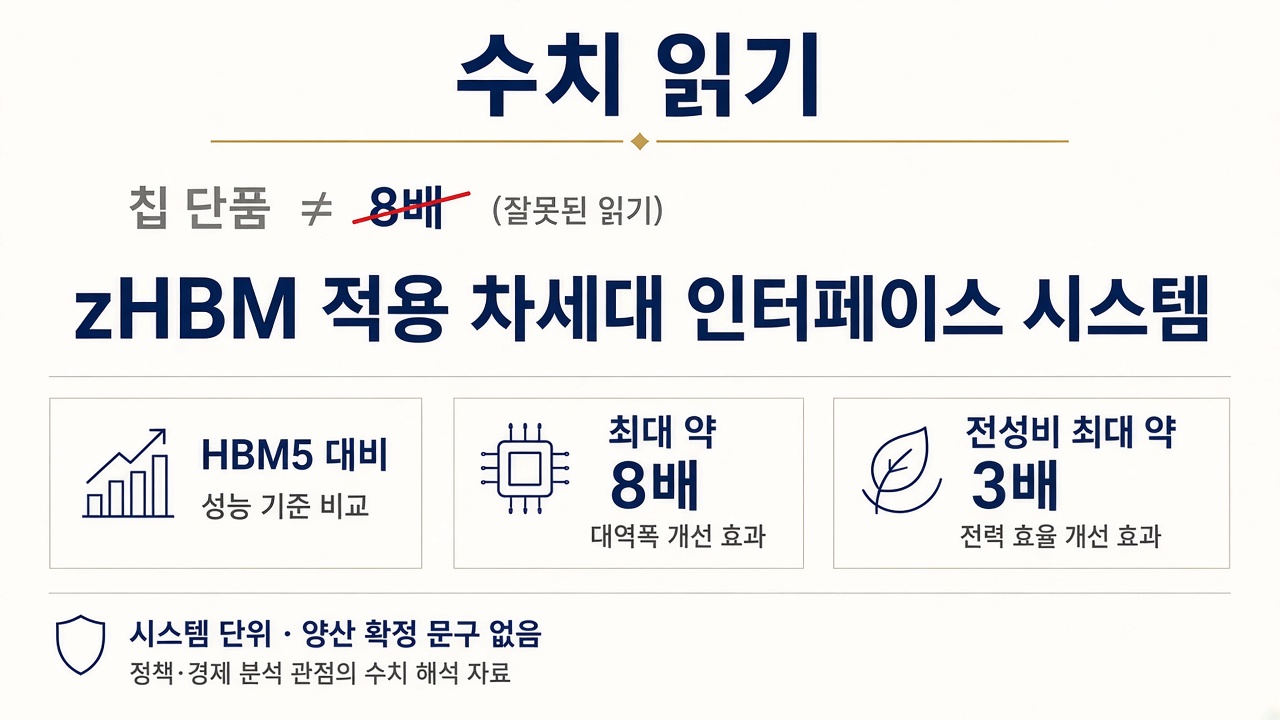

📷 사진 3 · 시스템 단위 수치(8배·3배) 오해 교정 인포



양산은 아직 확정이 아닙니다

현재 공개 단계는 목업·비전입니다. 공식 양산·출하 일정은 없습니다. 업계에서 2028~29년을 거론하는 추정은 있어도 추정으로만 구분해야 합니다. 같은 행사에서 나온 zNAND-O 샘플 일정과 제품을 섞어 읽으면 혼동됩니다. zNAND-O·V10 BV-NAND는 동반 공개일 뿐, zHBM 본론과는 한 줄 이하로 두는 편이 맞습니다.

📷 사진 4 · FMS 2026 김경륜 D램개발실 상무 발표 · 출처: 삼성 반도체 뉴스룸



읽을 때 기준

• zHBM = 「더 빠른 HBM 브랜드」가 아니라 배치를 수직으로 바꾼 아키텍처 비전입니다.
• 8배·3배 수치는 시스템 단위 공식 표현입니다. 칩 단품 배수로 줄이지 않습니다.
• 양산 시점·단가는 공식에 없으면 미정입니다.

HBM이 「가속기 옆 고속도로」라면, zHBM은 그 고속도로를 건물 위로 올려 붙이려는 설계도에 가깝습니다. 도면과 목업은 나왔고, 언제 실제 도로가 깔리는지는 아직 공식 일정이 없습니다.



가속기 패키지에서 「옆 공간」과 「열·배선」 중 어디가 더 병목으로 느껴지시나요?
